Ontworpen voor naadloze compatibiliteit met de Noord-Amerikaanse industriële standaard (2-inch pitch perforatie). Hoogwaardig koudgewalst Q235B/Q355B staal met uitzonderlijke stijfheid en draagkracht.
Als toonaangevende fabrikant in Guangzhou combineert Guangzhou Heda Shelves Co., Ltd. meer dan twee decennia metallurgische knowhow met geavanceerde rolvormlijnen voor grootschalige internationale distributie.
U koopt rechtstreeks bij de bron in China. Geen handelscommissies, directe controle op grondstofinzet (Q235B en hoogwaardig warmgewalst coilstaal) en concurrerende FOB/CIF-tarieven voor groothandelaren, systeemintegratoren en magazijninrichters.
Onze processen voldoen aan strenge kwaliteitsnormen. Geverifieerde certificeringen: CE-markering (NO.2435-CPR-8605159), ISO 9001:2015 kwaliteitsborging (No. 18624Q00169R0M) en RoHS-milieuconformiteit. Statische berekeningen conform EN 15512 en RMI-standaarden.
Vóór de fabricage start, modelleert ons team van meer dan 30 constructeurs uw complete magazijninrichting in 3D CAD/BIM. Inclusief exacte gangpadberekeningen voor reach- en smallegangentrucks, puntbelastingsanalyses van de betonvloer en seizoensgebonden dynamische testen.

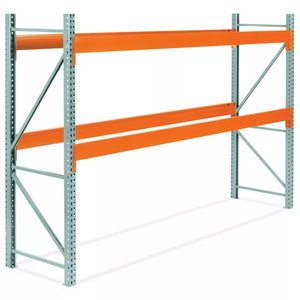

Het Teardrop palletrek (ook bekend als druppelstelling) is veruit het meest toegepaste magazijnopslagsysteem in Noord- en Zuid-Amerika en wint snel terrein in Europese distributiecentra waar met internationale toeleveringsketens wordt gewerkt. De kenmerkende stansponsing in de vorm van een omgekeerde traan (druppel) op het voorvlak van de staanderkolom biedt een gepatenteerde wigwerking. Wanneer de conische klinknagels van de liggerconnector in het brede bovendeel van het gat worden gestoken en naar beneden zakken in het smalle gedeelte, ontstaat een extreem stijve, zelfklemmende verbinding.
In tegenstelling tot traditionele Europese haaksystemen die afhankelijk zijn van specifieke profielgroeven per merk, biedt het teardrop-ontwerp een ongeëvenaarde mate van universele uitwisselbaarheid. Voor logistieke inkopers minimaliseert dit het risico op "vendor lock-in", waardoor latere uitbreidingen en liggervervangingen moeiteloos gecombineerd kunnen worden met bestaande voorraden.
In onze fabriek in Guangzhou doorloopt elk onderdeel een strikt 10-staps geautomatiseerd productieproces:
1. Grondstofinspectie: Ultrasoon onderzoek van koud- en warmgewalst staal op vloeigrens, rek en chemische samenstelling conform ASTM A1011 / GB/T 700.
2. Continue CNC-Rolvorming: Onze meerstaps koudrolstraten produceren staanderprofielen tot 12 meter uit één stuk zonder lassen, waardoor interne spanningsconcentraties worden voorkomen.
3. Automatisch Ponsen: De 2-inch (50,8 mm) druppelgaten worden met gekoelde precisieponsen gestanst met toleranties binnen ±0,1 mm, wat een perfect vlakke liggeruitlijning garandeert.
4. Robotgestuurd Lassen: Liggers met step-profile worden naadloos gelast aan 3- of 4-vins connectoren met geautomatiseerde CO₂-beschermgaslasrobots.
5. Oppervlaktebehandeling: Een 7-fase chemische voorbehandeling (inclusief ontvetten, beitsen en zinkfosfateren) gevolgd door elektrostatische applicatie van epoxy-polyester poeder en uitharding op 200°C, wat resulteert in een slagvaste laagdikte van 60-80 μm.
| Constructief Eigenschap | HEDA Teardrop Stelling (US Standard) | Europees Haaksysteem (bijv. 50mm/75mm) | Warmgewalst Constructiestaal (Structural) |
|---|---|---|---|
| Ponsingspatroon & Pitch | 2-inch (50,8 mm) druppelvormig, universeel | 50 mm of 75 mm merkgebonden sleufgat | Gebout gatenpatroon (geen snelkoppeling) |
| Montagesnelheid | Zeer hoog (gereedschapsloze liggermontage) | Hoog (haakconnectoren met borgpen) | Laag (bout-en-moer montage met momentsleutel) |
| Uitwisselbaarheid Onderling | Universeel compatibel met gangbare teardrop-merken | Strict merkafhankelijk (laag uitwisselbaar) | Afhankelijk van boorpatroon en profielmaat |
| Draagvermogen per Palletlaag | 1.000 kg tot 4.500 kg per liggerpaar | 800 kg tot 4.000 kg per liggerpaar | Tot 6.000+ kg (voor extreme industriële zwaarlast) |
| Seismische Flexibiliteit | Uitstekende energieabsorptie dankzij koudgewalst profiel | Goed, conform EN 15512 normering | Zeer stijf; hogere verankeringskrachten vereist |
| Investeringskosten (TCO) | Optimaal (laagste staalgewicht per palletpositie) | Gemiddeld tot marktconform | 30% tot 60% hogere staal- en installatiekosten |
De mondiale markt voor magazijnstellingen transformeert door automatisering, CO₂-reductiedoelen en de opkomst van hybride opslagomgevingen. Inkopers moeten anticiperen op de volgende kernverschuivingen.
Klassieke heftruckgangen maken plaats voor AGV's en reach-trucks met lasernavigatie. Dit stelt strengere eisen aan de maattoleranties van teardrop liggers. Doorbuigingslimieten worden aangescherpt van de klassieke L/200 naar L/300 om optische sensoren van geautomatiseerde vorken niet te verstoren.
De inkoopfocus verschuift van zwaar traditioneel staal naar dunnere, koudgewalste platen met ultra-hoge vloeigrens. Hierdoor daalt het eigen gewicht van de stellingen met 12% tot 18%, wat aanzienlijke besparingen oplevert op zeetransport en CO₂-heffingen (CBAM) aan de Europese grenzen.
Groothandelaren vermijden langdurige lokale tussenkanalen en werken steeds vaker via hybride 'framework agreements' rechtstreeks met Chinese fabrieken. Hierdoor kunnen bulkorders per container worden afgeroepen en klantspecifiek worden verpakt met voorbedrukte barcodes en montagesets.
Praktische antwoorden op de meest gestelde technische, logistieke en compliancevragen van internationale inkopers en constructeurs.
